古い電気のスイッチを交換するために必要な部品
コモンシリーズワイド21
古い電気のスイッチを交換するなら、こんな道具、部品が便利です。
こんな古いスイッチを↑…簡単に新しく↓できます！
パナソニック コスモシリーズワイド21埋込スイッチで、
一般的な殆どの電気のスイッチと交換する事ができます。
シンプルでスタイリッシュなデザインの
ラフィーネアシリーズ スイッチのご紹介はコチラ
最新のタッチによるスイッチ操作を可能にした
アドバンスシリーズ スイッチのご紹介はコチラ
間違いの無いように気をつけて記載していますが、
各スイッチの仕様や用途はご自身でお確かめの上で
自己責任でお使いくださいm(__)m
スイッチの仕様にある表記で、
【表示なし】は、スイッチON/OFF機能のみで
スイッチ状態を示すLED無しのスイッチ
【ほたる】は、スイッチOFFの時に
緑LEDが点灯してスイッチの場所を知らせる
スイッチON時はLED消灯
【パイロット・ほたる】は、スイッチOFF時に
緑LEDが点灯してスイッチの場所を知らせると共に
スイッチON時に赤LEDが点灯して
照明点灯を知らせるものです。
【ひかる又はパイロット】は、スイッチOFFの時はLED消灯
スイッチON時に赤LEDが点灯して
照明点灯を知らせるものです。

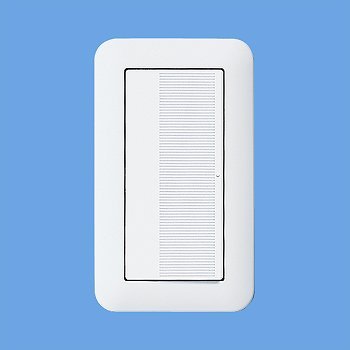

【埋込スイッチB 片切セット 表示なし】
一番基本的な、照明器具等のON-OFFスイッチです。
状態表示のLEDが無いシンプルなタイプです。
掲載時、487円と安価です。仕様書PDF

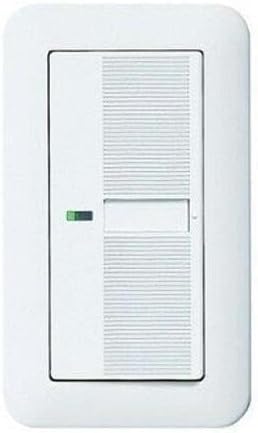

【埋込ほたるスイッチB 片切セット】
基本的な照明器具のON-OFFスイッチに、
スイッチがOFFの時に緑LEDが点灯して
スイッチの場所を知らせる機能を付けたものです。
照明器具がONの時にはLEDは消灯します。
↑のセットは、必要なものがそろったセットです。

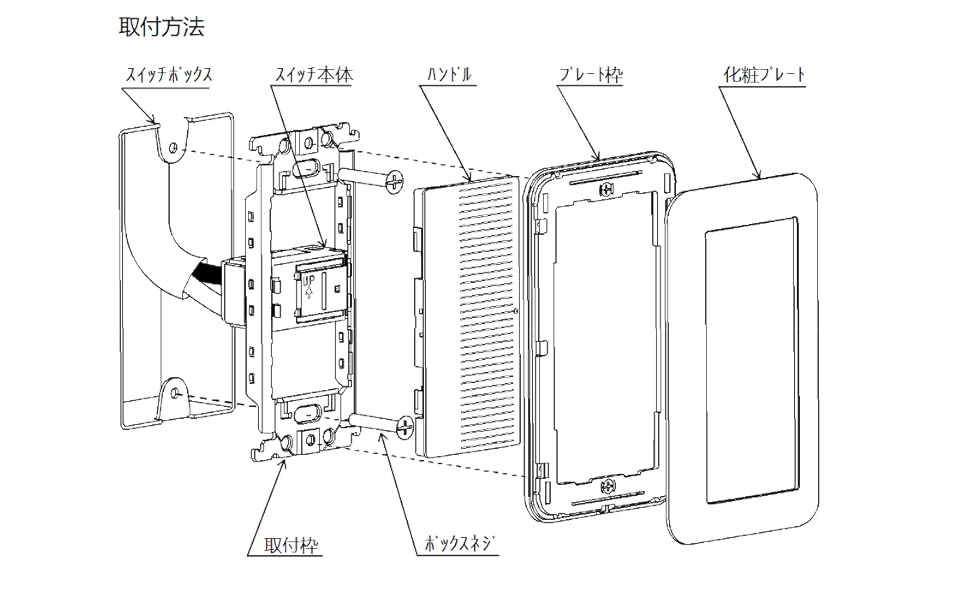

取付するためには分解する必要がありますが、内部構造はこんな感じです。
↑ドライバー1本で簡単に取り外し、取付ができます。

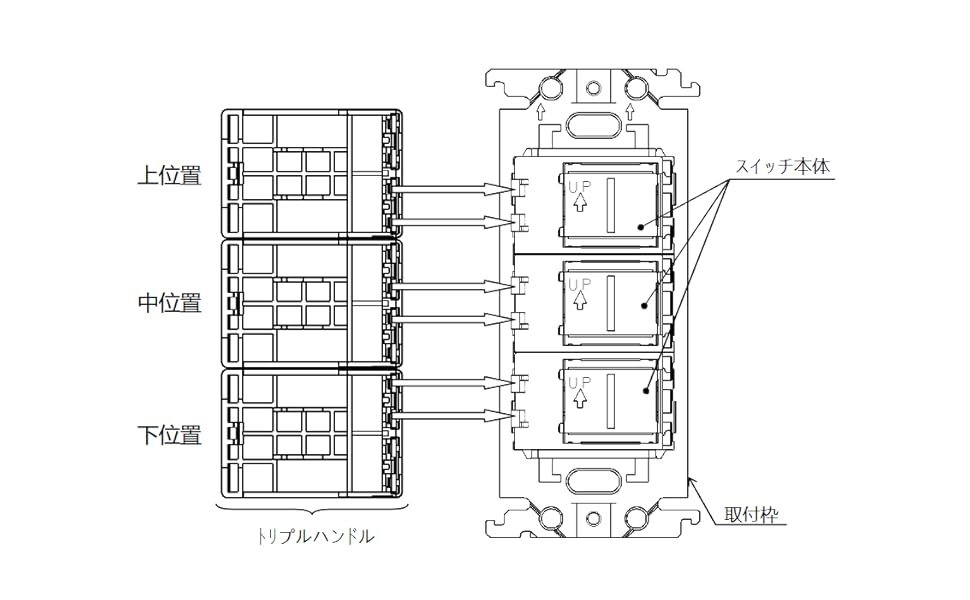

1つのスイッチ枠には、1個～3個のスイッチが取り付け可能。
スイッチが1個で良い場合は、「中位置」に。
スイッチが2個必要な場合は、「上位置・下位置」に。
スイッチが3個必要な場合は、「上中下すべての位置」に。
取付の詳細はコチラをご参照ください↓
スイッチの交換手順はコチラ

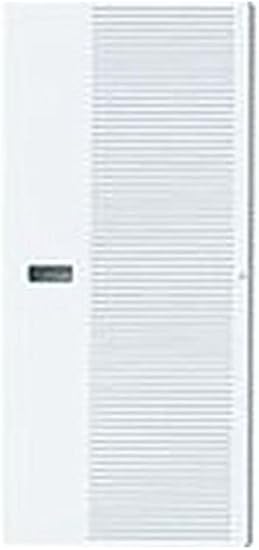

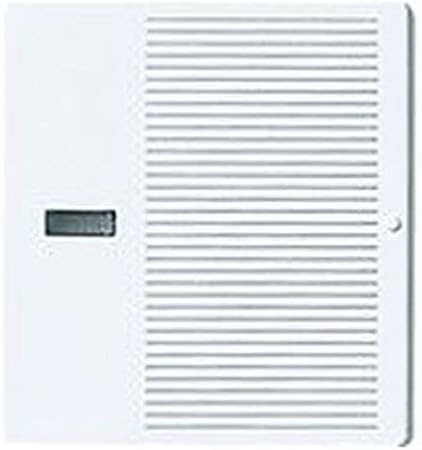

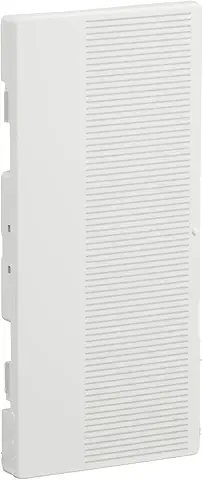

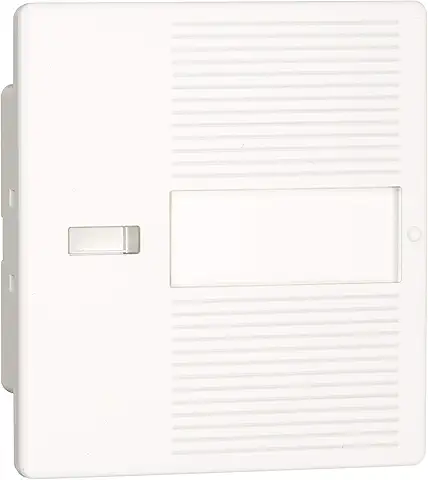

スイッチハンドル（スイッチの操作部分）には
LED表示の有り/無し以外に、

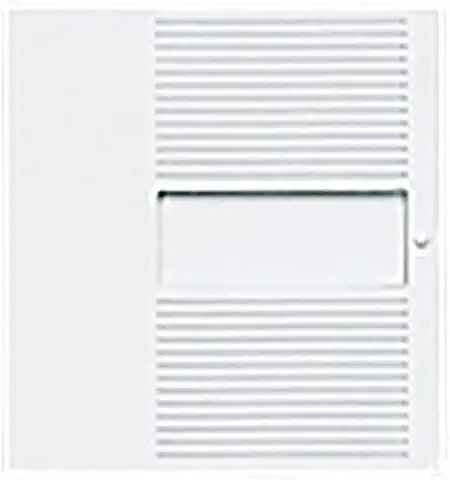

ネームシール窓の有無があり、
ネームシール窓有りの物なら
『トイレ』『階段』『玄関』『和室』『洗面』など
どこのスイッチなのか表示することが出来ます。
LEDの有無、表示の要否に合わせて選べます。
スイッチ2個の場合
（1つのスイッチフレームに、２個のスイッチ）

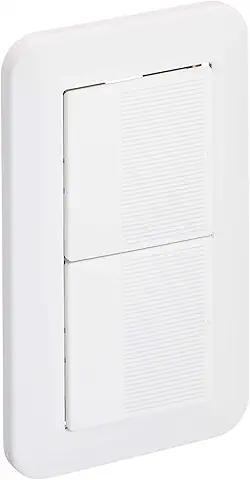

【埋込ダブルスイッチB 片切 セット】
仕様書PDF
スイッチ2個の場合や、3個の場合も同様に
4種類のスイッチハンドルがあります。
2個の場合は、ダブルスイッチです。
ダブルスイッチ LEDなし/表示窓なし
スイッチ3個の場合
（1つのスイッチフレームに、3個のスイッチ）
【埋込トリプル スイッチB 片切 セット】
仕様書PDF
スイッチ3個の場合も同様に
4種類のスイッチハンドルがあります。
3個の場合は、トリプルスイッチです。
トリプルスイッチ LEDなし/表示窓なし

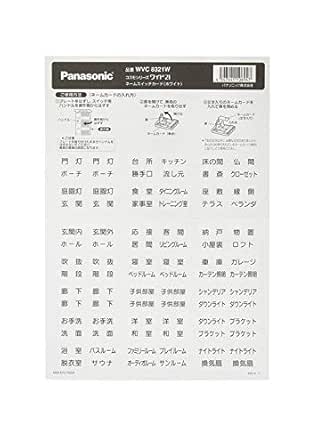

【埋込スイッチハンドル用ネームシール】
表示窓用の専用ネームシールです。
手書きでもOKですが、専用品・同じ書体で統一するなら
コレがお手軽で便利です。
色々調べていたら、独自の表示をパソコンで印刷できるツールが
パナソニックのHPにありますね。
コレを使えば、既成ネームシールに無いスイッチ名も
キレイに印刷、表示できます。

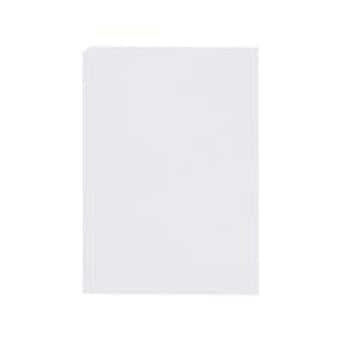

↓専用のミシン目入り印刷用紙もあります。
ただの白い紙↑に見えますが…切れ目の入った専用用紙ですー
【埋込パイロット・ほたるスイッチB 片切0.1A～4A】
基本的な照明器具のON-OFFスイッチに、
スイッチがOFFの時に緑LEDが点灯して
スイッチの場所を知らせ、
スイッチがONの時に赤LEDが点灯して
照明器具ONなことを知らせる機能を付けたものです。
（10W～400Wまでの蛍光灯・白熱電球などの一般照明など用）
このスイッチには枠付きが用意されていませんので、
下記の部品を組み合わせて使用します。
スイッチ本体（パイロットほたるLED表示あり）
仕様書PDF
【埋込パイロット・ほたるスイッチB 片切0.01A～0.5A】
基本的な照明器具のON-OFFスイッチに、
スイッチがOFFの時に緑LEDが点灯して
スイッチの場所を知らせ、
スイッチがONの時に赤LEDが点灯して
照明器具ONなことを知らせる機能を付けたものです。
↑のスイッチと点灯条件は変わりませんが
消費電力の低い機器ではLEDの点灯が暗くなってしまうため
このスイッチを使います。
1W～50Wまでの消費電力の低いLED照明用です。
LED照明用として他のスイッチを使っても、
上記の通り表示用の赤/緑LEDが暗くなるだけで
特に問題ははありません。
このスイッチにも枠付きが用意されていませんので、
下記の部品を組み合わせて使用します。
スイッチ本体（パイロットほたるLED表示あり
LED照明等の低消費電力0.01～0.5Ａ用）
仕様書PDF
ここでご紹介しているパナソニック製
コスモシリーズワイド21埋込スイッチは、
1つの枠内に2個、又は3個取付が可能です。
セット販売のあるものは、セットで購入するのが一番安いです！
スイッチ3個のセット パイロットほたるLEDあり
仕様書PDF
また、照明器具がLEDなどの低消費電力(1W～50W)の場合、
パイロット/ほたるLED付きスイッチはコレを使います↓
スイッチ本体（パイロットほたるLED表示あり
LED照明等の低消費電力0.01～0.5Ａ用）
仕様書PDF
【埋込スイッチC(3路)表示無しセット】
階段の下と上でそれぞれ点灯、消灯できる
２か所のスイッチでON/OFFできる場合は
『3路スイッチ』です。
既設のスイッチ裏に3本の配線が繋がっていて、
端子に、『0』『1』『3』の表示があれば
まず間違いなくこのスイッチです。
『0』に非接地側の黒配線を繋ぐ点を気をつければ、
『1』『3』に繋ぐ白配線と赤配線は入れ替えても
大丈夫な仕様なハズです。
スイッチOFF時に緑LEDが点灯してスイッチ位置を知らせる
ほたるLED表示有り(セットでは『ほたる』表示しか無いようです)
階段など用、３路スイッチほたるLED表示ありセット
仕様書PDF
↑このスイッチも、パイロットLED付きをLEDバラバラに揃えるとこうなります↓
単純な『ほたるスイッチ』よりもスイッチ自体の価格が高いんですよね…
でも、我が家は全て『パイロット・ほたるスイッチ』に統一しました(^^ゞ
【埋込4路スイッチ(E)表示なし】
階段の上下2箇所以外に、『階段の途中』など
3箇所目以上のスイッチがある場合は
この『4路スイッチ』が使われている事が多いです。
セットは存在しませんので、部品を組み合わせて使います。
既設の階段のスイッチ裏に4本の配線が接続されていて、
端子の番号が『1』『3』・『2』『4』であれば
まず間違いなく、この『4路スイッチ』です。
『1』と『3』の端子と、『2』と『4』の端子が組になっています。
既設のスイッチと同じ場所に接続すればOKです。
【埋込4路ほたるスイッチ(E)】
4路スイッチの、ほたる機能付きです。
スイッチOFF時に緑のLEDが点灯して
スイッチの場所を知らせます。
スイッチ本体(4路ほたるLED表示あり)
仕様書PDF
スイッチ枠や、スイッチハンドル、
スイッチプレートなどは共通です。
【埋込4路パイロット・ほたるスイッチ(E)】
4路スイッチの、パイロット・ほたる機能付きです。
スイッチOFF時に緑のLEDが点灯して
スイッチの場所を知らせ
スイッチON時に赤のLEDが点灯して
照明器具のONを表示します。
スイッチ本体(4路パイロットほたるLED表示あり)
仕様書PDF
なぜか背面の写真…
↑このスイッチは、通常のスイッチの2倍のスペースを使うようです。
枠内にスイッチを複数設置予定の場合は要確認、ですね。
最新の機能と操作方法を搭載した
アドバンスシリーズ スイッチのご紹介はコチラ
シンプル・スタイリッシュデザインの
ラフィーネアシリーズ スイッチのご紹介はコチラ
タイマーOFF機能付きなど、便利な機能付きスイッチの紹介はコチラ
